Технические данные
|
рабочее давление до, МПа
|
16
|
|
условный диаметр, мм
|
100
|
|
габаритные размеры (длина, высота, ширина), мм
|
200 * 282 * 114
|
|
рабочая среда
|
газ
|
|
температура, °С
|
от -30 до +80
|
|
пропускная способность, газ н. мᶟ/сут.
|
до 400000
|
|
открытие устройства при перепаде, МПа
|
0,14 - 0,2
|
|
температура окружающей среды, °С
|
от -50 до +40
|
|
материал клапан-регулирующего устройства, сталь
|
30Х13 ГОСТ 5949-75
|
|
материал корпуса, сталь
|
09Г2с ГОСТ 19281-2014
|
|
трубопровод под приварку, мм
|
114*12
|
|
срок службы, лет
|
10
|
Соответствие требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» ТР ТС010/2011.
Актуальность

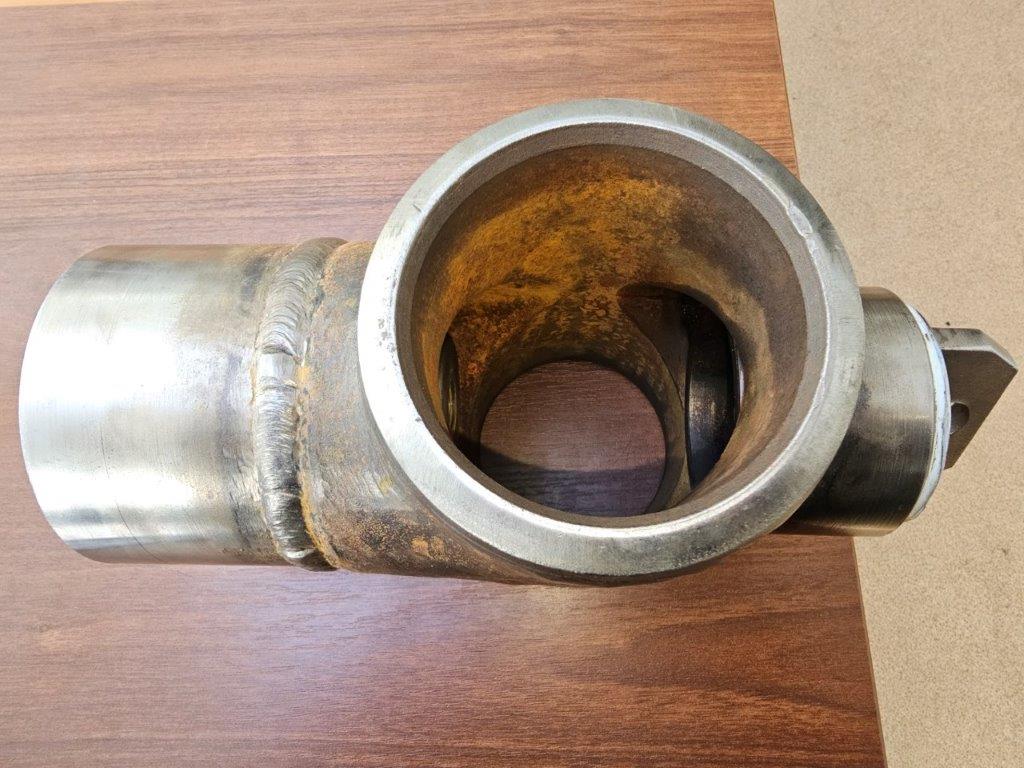

Клапан обратный незамерзающий (КОН) предназначен для перепускания газа из затрубного пространства фонтанной арматуры в линию выкидного коллектора, предотвращая переток жидкости (фото 1)
Имеется существенный недостаток в использовании клапанов данной конструкции: разрушение (промыв) рабочих элементов клапана жидкостью содержащей механические примеси (фото 2)
Проблематика КОН
При использовании стандартного КОН выявлен ряд недостатков конструкции:
-
Уменьшение проходного сечения трубы (штуцирование жидкости);
-
Завихрение потока;
-
Воздействие потока жидкости и мех примесей на элементы клапана;
-
Отложение парафинов, гидратов (неплотное закрытие проходного сечения для газа).
Выявленные недостатки на предыдущем слайде являются причинами:
- Низкой наработки клапана;
- Остановки скважины по ЗСП;
- Перетока жидкости в затрубное пространство;
- Потери нефти.
Описание и обоснования решения данной проблемы
Для решения данной проблемы предлагается сместить положение внутренних рабочих органов клапана и расположить их в подводящем газ из затрубного пространства патрубке. При этом крепление клапана осуществляется с помощью верхней внутренней резьбы и специального
замка; клапан извлекается с помощью специального ключа.
При таком размещении возможно увеличение диаметра проходного отверстия для газа в клапане с 18 мм до 28 мм, что увеличит пропускную способность, соответственно снизится затрубное и забойное давления.
Целевой фонд для применения данного клапана - скважины с дебитом жидкости более 500 м3/сут и газовым фактором < 100 м3/т . При данном режиме истечения температура жидкости на устье скважины не снижается ниже 20 град С и не позволяет клапану «замерзнуть».
В холодный период времени предусматривается термоизоляция места расположения клапана, либо подогрев места расположения клапана индукционными или иными подогревателями.
При перемещении клапана в рабочую среду (в газ):
- Исключается воздействие агрессивной среды, механических примесей на клапан;
- Исключается проблема отложения парафинов, газогидратов;
- Увеличивается проходное сечение для жидкости, исключается завихрение потока;
- Увеличение проходного сечения клапана по газу.
Достоинства
-
Отсутствие абразивного и эрозионного износа рабочих элементов
-
Уменьшение количества отказов по корпусу клапана в связи с отсутствием завихрений потока в месте установки
-
Увеличение времени безаварийной эксплуатации, соответственно уменьшение количества остановок скважин для замены клапана
-
Снижение затрубного и забойных давлений (увеличение притока)
Исключается отложение парафинов и газогидратов на рабочих элемента (снижение количества ревизий)
Заключение
При внедрении данного предложения исключается потребность в частой замене КОНа, что позволяет экономить средства, затрачиваемые на замену клапана.
|
